Проект дома 10 на 10 с мансардой 1М-02
12 300 грн
Ищете идеальный баланс между компактными габаритами на участке и огромной полезной площадью для большой семьи? Этот проект дома 10 на 10 с мансардой — одно из самых популярный и конверсионных решений в загородном строительстве. Квадратная форма пятна застройки (10,2 × 9,6 м) делает дом экономичным в возведении и энергоэффективном в отоплении. Готовый проект адаптируется под любые строительные материалы с привязкой к вашему участку.
Задать вопрос архитектору в чате
Двухуровневая планировка на 4 спальни
Представленный проект дома 10х10 с 4 спальнями и террасой предлагает идеальное разделение пространства на общую и приватную зоны:

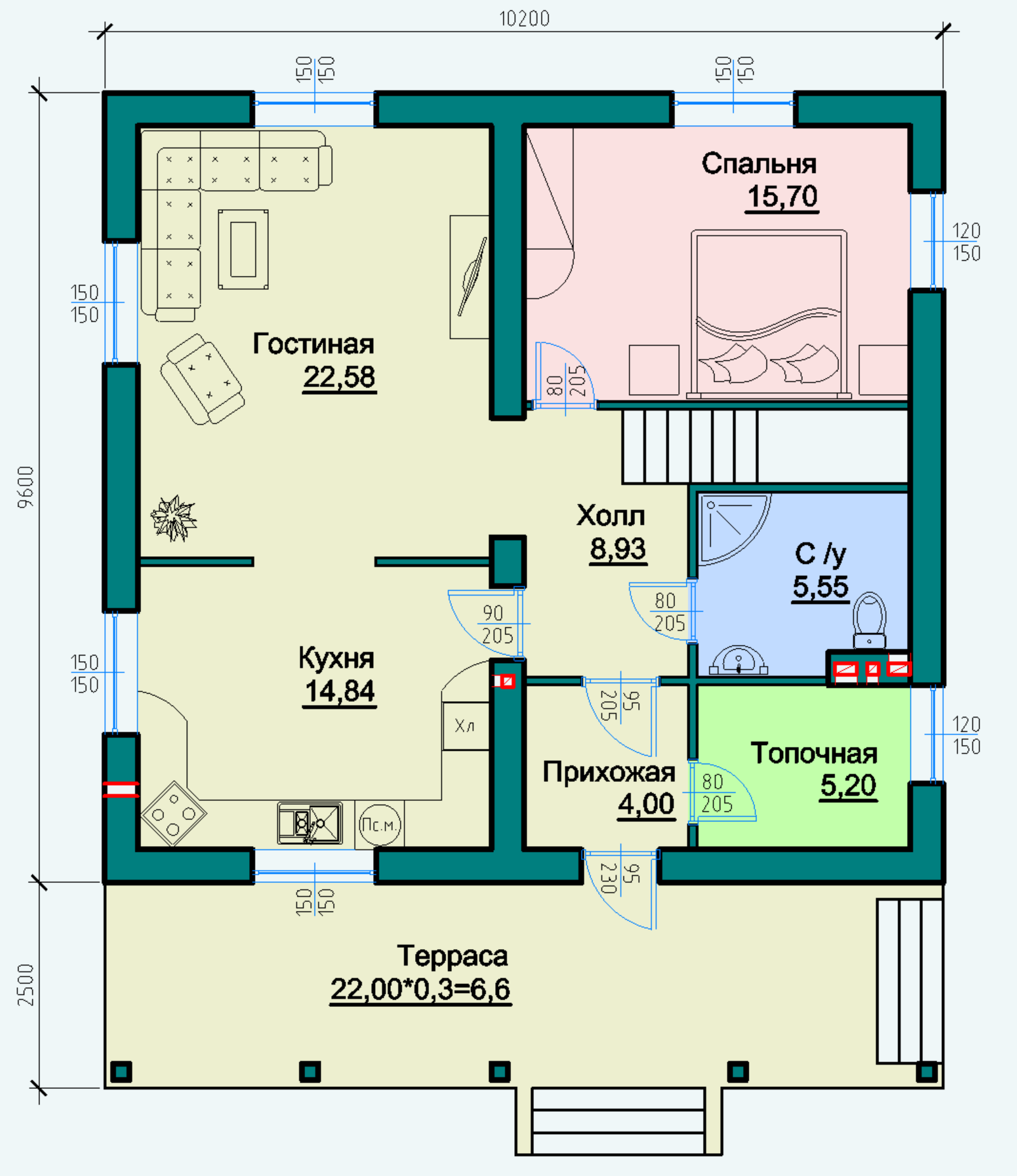

- Первый этаж: Просторная крытая терраса (22,00 м²) во всю ширину фасада, полуоткрытая кухня (14,84 м²), переходящая в светлую гостиную (22,58 м²), изолированная спальня первого этажа (15,70 м²), санузел (5,55 м²), топочная (5,20 м²) и прихожая.

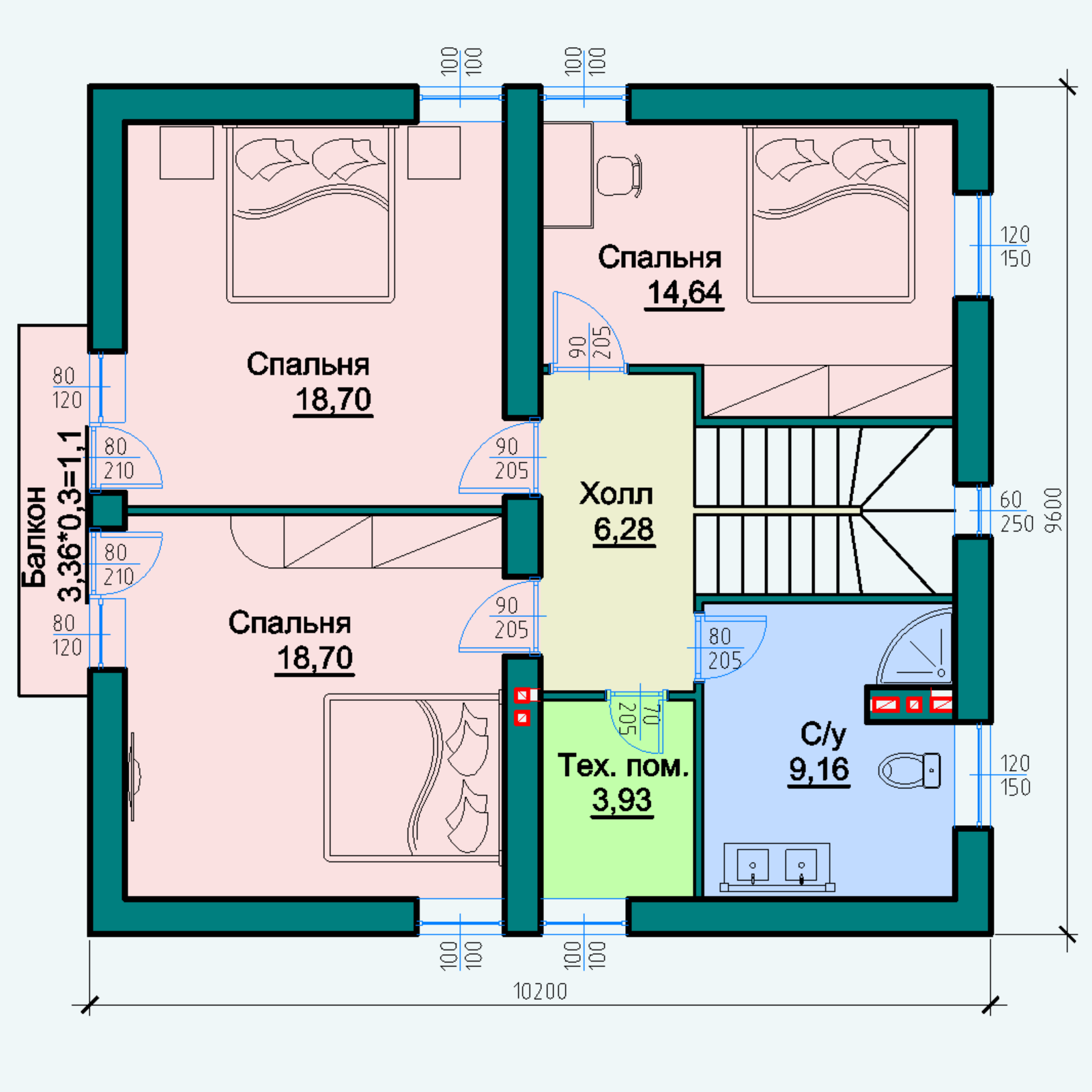

- Мансардный этаж: Три просторные спальни (две по 18,70 м² с выходом на общий балкон и одна 14,64 м²), большой семейный санузел (9,16 м²), холл и отдельное техническое помещение (3,93 м²).
Традиционный загородный фасад и уютный экстерьер

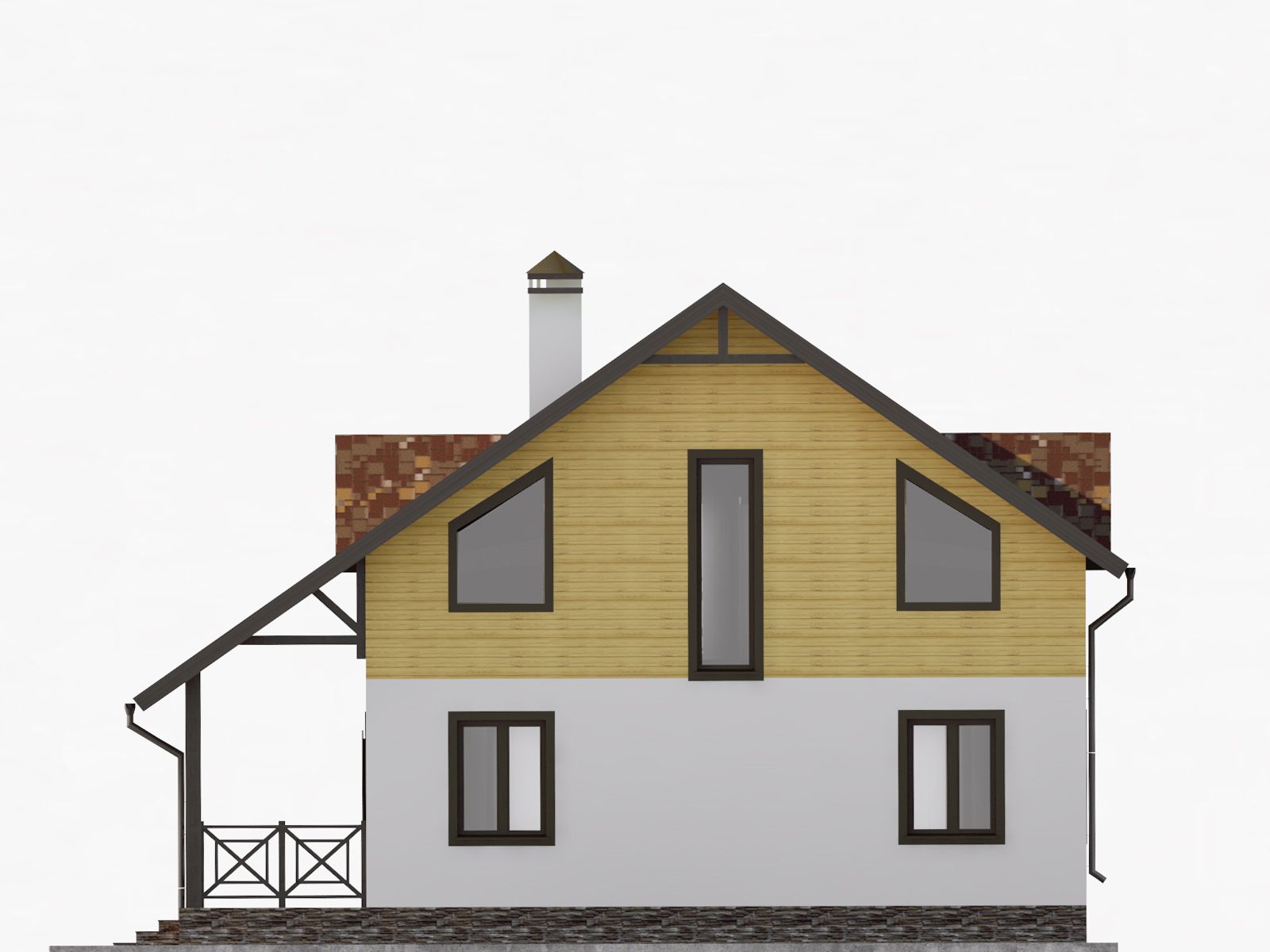

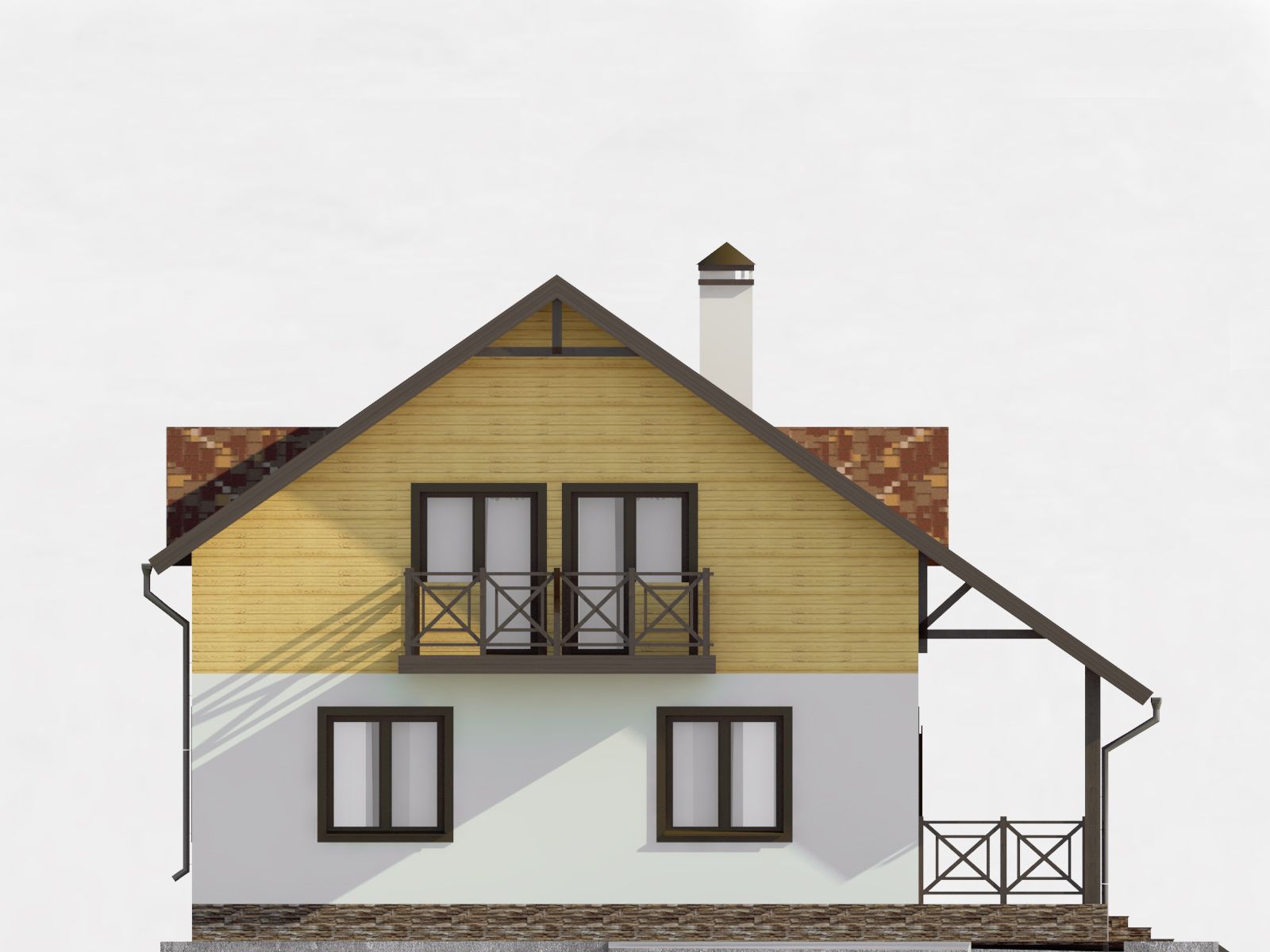

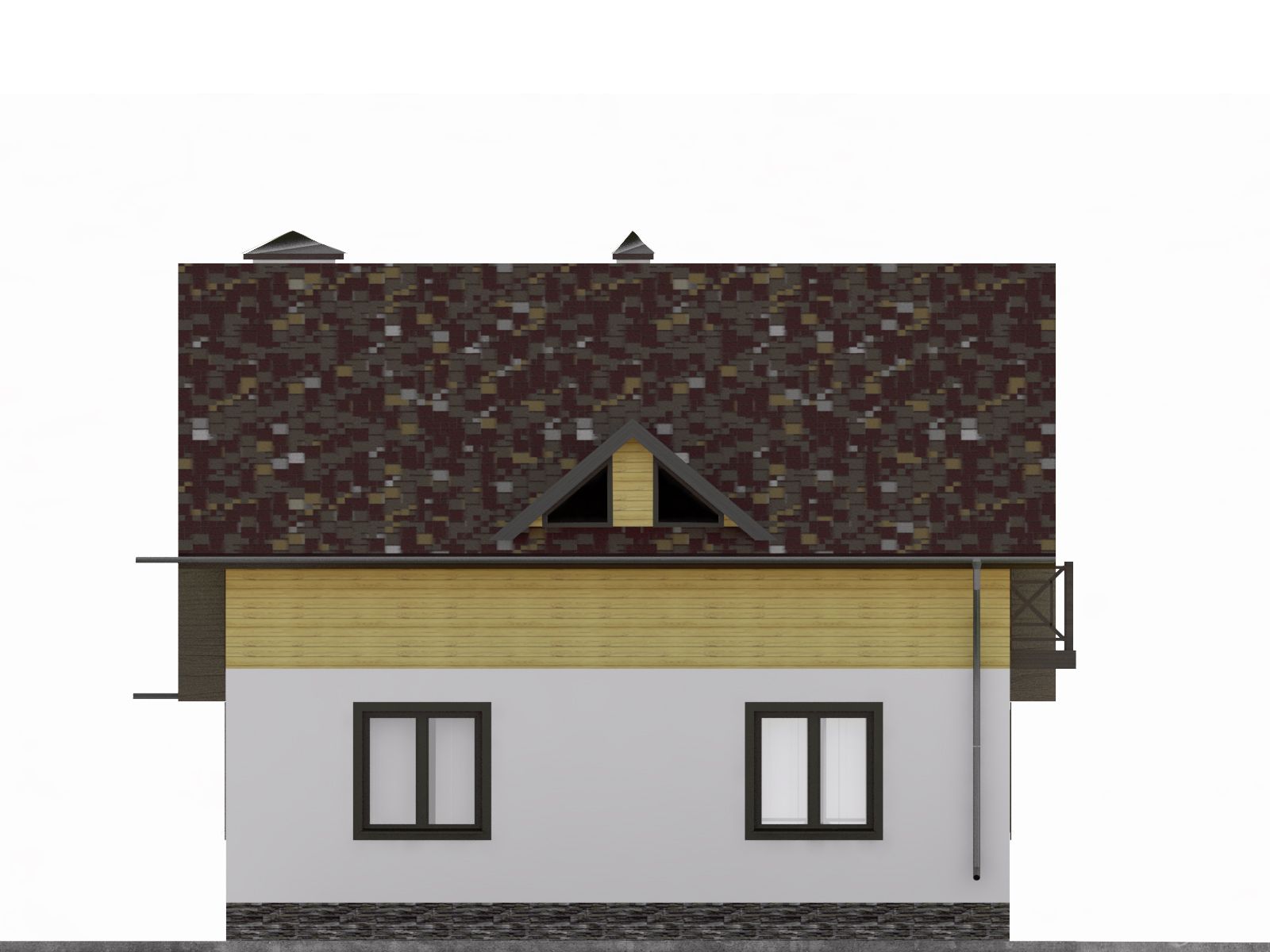

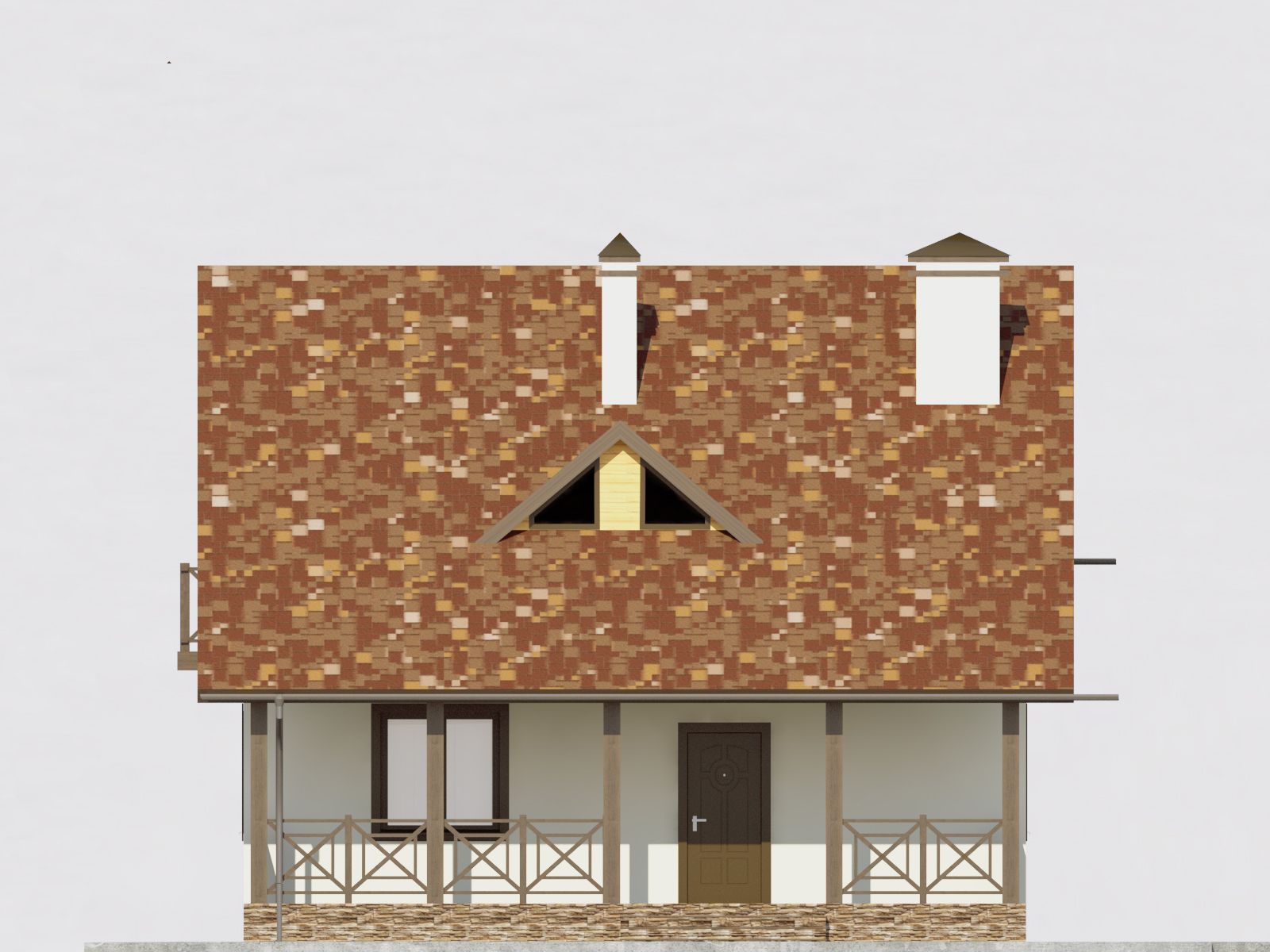

Внешний облик коттеджа выполнен в шале-стиле с комбинированной отделкой. Белоснежная штукатурка первого этажа контрастирует со светлой деревянной обшивкой мансарды и облицовкой цоколя рваным камнем. Двускатная крыша с черепицей терракотового оттенка, резные деревянные ограждения балкона и террасы придают дому уютный загородный вид.
Зачем нужен зеркальный вариант?
Зеркальная версия проекта необходима для правильной ориентации дома по сторонам света (инсоляции) и удобной привязки к границам вашего участка и въездной группе.
Что вы получаете в комплекте:
Все чертежи (АР и КР) полностью адаптируются: надписи, экспликации помещений и размеры будут легко читаемыми и правильными (без «зеркального» текста), чтобы у строителей не возникало вопросов при монтаже.
Нужна помощь с выбором?
Если вы сомневаетесь, какой вариант лучше встанет на ваш участок — напишите нам в чат или закажите звонок. Наш архитектор бесплатно проконсультирует вас и подскажет оптимальную ориентацию дома.
Эскизный проект (ЭП)
Базовый комплект- Привязка к участку: посадка дома с учетом границ, сторон света и построек.
- Легкая коррекция планировок: добавление камина, сдвиг дверных проемов, смещение перегородок.
- Поддержка на момент согласования проекта.
Архитектурный проект (АР)
Оптимальный выбор- Все опции Эскизного проекта.
- Глубокая редакция планировок: перепланировка комнат, изменение зонирования, переносы окон и мокрых зон.
- Адаптация материалов: пересчет стен под газобетон, керамоблок или кирпич.
- Сейсмоустойчивость: расположение монолитных сердечников.
Архитектурно-строительный (АС)
Максимальная точность- Все опции Эскизного и Архитектурного разделов.
- Пересчет фундамента: под геологию вашего участка.
- Выбор межэтажного перекрытия: монолит, сборные плиты или деревянные/балочные конструкции.
- Расчет нагрузок: снеговые и ветровые нагрузки под регион.
- Спецификация материалов: точный ведомый расчет под вашу планировку и конструктив.
Геология и климат
Фундамент и кровля рассчитываются строго под грунты, ветровые и снеговые нагрузки вашей локации.
Замена материалов без потери площади
Корректируем габариты стен под керамоблок, газобетон или кирпич с сохранением внутренней полезной площади.
Состав комплектов:
- ЭП - Эскиз намерений застройки
- АР - Архитектурный проект
- АС - Архитектурно-строительный проект
⚠️ Важно: Разделы АР и АС разрабатываются индивидуально с учётом характеристик вашего земельного участка (тип грунта, климатическая зона) и выбранных строительных материалов.
Наименование
ЭП
АР
АС
Ведомость чертежей
Общие данные. Основные ТЭП
Схема застройки земельного участка М1:500
Поэтажные планы с осевыми размерами
Поэтажные планы с детальными размерами
Поэтажные схемы расстановки мебели
План крыши
Разрезы дома
Фасады дома
Экспликация полов
Конструктивные узлы и разрезы перемычек, армопоясов и сейсмопоясов, монолитных колонн и сердечников
Вентиляционные каналы, схемы расположения и разрезы
Элементы и спецификации заполнения проемов
Планы и разрезы армирования фундамента
Схемы армирования колонн и сердечников
Схемы расположения и армирования перемычек
Схемы расположения и армирования монолитных поясов и сейсмопоясов
Планы расположения и армирования перекрытий
Планы расположения и разрезы стропильной системы
Детальные узлы стропильной системы
Схемы армирования лестничных маршей
Сметная стоимость с детализацией стоимости материалов, работ и механизмов
Вариант 1: Быстрая связь с архитектором
Вариант 2: Оформление на сайте
Как вы получите готовый проект?
Проект формируется в цифровом формате PDF, идеально подготовленном для подачи на строительный паспорт через портал «Дія» или для печати в любом копицентре. Готовый файл отправляется вам на e-mail или в удобный мессенджер сразу после оплаты.
